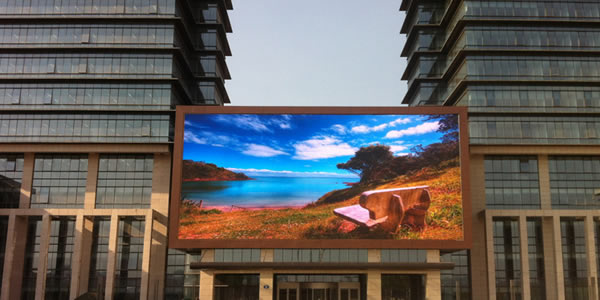

門頭戶外LED顯示屏 http://www.www.branca.cn 故障問題維修處理方法：
1 、整板不亮：●板子沒有接上電源；●輸入排線插反；●輸入輸出顛倒；●電源正負極接反（接反會燒掉板子所有IC）。
2 、本板不亮傳輸正常 : 保護電路損壞解決辦法可以把74HC138第4腳和第5腳短路。
3 、隔三行有一行不亮：●4953損壞（是其中一個損壞）。
4 、隔一行亮一行：A信號的問題，請檢查74HC245和74HC138是否有虛焊；可以用萬用表量74HC138第1腳電壓是否等于2.5V左右，如果有更換74HC138；仔細量金針帶ICA信號的通路情況。
5 、隔二行亮二行：B信號的問題，請檢查74HC245和74HC138是否有虛焊；可以用萬用表量74HC138第2腳電壓是否等于2.5V左右，如果有更換74HC138；仔細量金針帶ICA信號的通路情況。
6 、上半板正常下半板全亮或不亮：如果是T08A接口有這種情況，這是應檢查下8行DR數據信號是否通路，如正常先更換74HC245如不好再更換第一個74HC595.
7 、此板上半板和下板板STB和CLK信號是共同的，數據是分開的（如果是T12接口數據也是1個）。如檢查T08A 板子是上下半板要分開檢查。
LED顯示屏生產廠家制作安裝
8 、如果板子有1棵燈不亮：檢查是否虛焊、更換此燈管。
9 、有豎著有4棵燈不亮：第一檢查74HC595是否有虛焊；第二更換74HC595；第三更換燈管。
10 、在豎著4棵燈里有3棵不亮有1棵正常：更換正常那顆燈管。
11 、如板子從中間或別的位置往后顯示不正常：檢查數據信號通路情況；更換最后一個正常顯示控制燈的 74HC595；如未排除更換第一個顯示不正常的燈控制的74HC595。每個74HC595 控制8點寬 *4點高個燈管。74HC595是用DR數據信號串聯起來的也就是DR信號從74HC595的第14腳入到第9腳出
接到下一片74HC595的第14腳上至到最后一個74HC595. 比如本板DR數據從金針到74HC345放大后到UR1到UR2到UR3一直到UR8后到輸出金針。
12 、有時在調試整屏的過程中前面的模組到后面的模組顯示不正常，一般故障是排線的沒有插好或損壞；也可以用稍長些排線把下面正查的模組排線插到上面不正常的模組上來，看顯示如何，也可以把上面不正常處前面正常模組輸出接到下一排模組上去看顯示如何，來判斷到底是那個模組出了問題。
